一、贴片机各部件的名称及功效

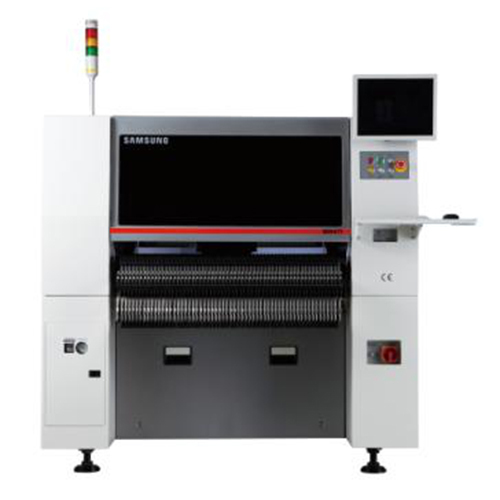

1. 主机

1.1 主电源开关(Main Power Switch)：开启或关闭主机电源

1.2 视觉显示器(Vision Monitor)：显示移动镜头所得的图像或元件和记号的识别情形。。。。。

1.3 操作显示器(Operation Monitor)：显示机械操作的VIOS软件屏幕，，
，，，，，如操作历程中泛起过失或有问题时，，
，，，，，在这个屏幕上也显示纠正信息。。。。。

1.4 忠言灯(Warning Lamp)：指示贴片机在绿色、黄色和红色时的操作条件。。。。。

绿色：机械在自动操作中

黄色：过失(回归原点不可执行，，
，，，，，拾取过失，，
，，，，，识别故障等)或联锁爆发。。。。。

红色：机械在紧迫阻止状态下(在机械或YPU阻止按钮被按下)。。。。。

1.5 紧迫阻止按钮(Emergency Stop Button)：按下这按钮马上触发紧迫阻止。。。。。

2. 事情头组件(Head Assembly)

事情头组件：在XY偏向(或X偏向)移动，，
，，，，，从供料器中拾取零件和贴装在PCB上。。。。。

事情头组件移下手柄(Movement Handle)：当伺服控制扫除时，，
，，，，，你可用手在每个偏向移动，，
，，，，，当用手移动事情头组件时通常用这个手柄。。。。。

3. 视觉系统(Vision System)

移动镜头(Moving Camera)：用于识别PCB上的记号或照位置或坐标跟踪。。。。。

自力视觉镜头(Single-Vision Camera)：用于识别元件，，
，，，，，主要是那些有引脚的QPF.

背光部件(Backlight Unit)：当用自力视觉镜头识别时，，
，，，，，从背部照射元件。。。。。

激光部件(Laser Unit)：通过激光束可用于识别零件，，
，，，，，主要是片状零件。。。。。

多视像镜头(Multi-Vision Camera)：可一次识别多种零件，，
，，，，，加速识别速率。。。。。

4. 供料平台(FeederPlate)：

带装供料器、散装供料器和管装供料器(多管供料器)，，
，，，，，可装置在贴片机的前或后供料平台。。。。。

5. 轴结构(Axis Configuration)

X轴：移动事情头组件跟PCB传送偏向平行。。。。。

Y轴：移动事情头组件跟PCB传送偏向笔直。。。。。

Z轴：控制事情头组件的高度。。。。。

R轴：控制事情头组件吸嘴轴的旋转。。。。。

W轴：调解运输轨的宽度。。。。。

6. 运输轨部件(Conveyor Unit)

6.1主挡板(Main Stopper)

6.2定位针 (Locate Pins)

6.3Push-in Unit(入推部件)

6.4边沿夹具 (Edge Clamp)

6.5上推平板 (Push-up Plate)

6.6上推顶针 (Push-up Pins)

6.7入口挡板 (Entrance Stopper)

7. 吸嘴站(Nozzle Station)：允许吸嘴的自动交流，，
，，，，，总共可装载16个吸嘴，，
，，，，，7个标准和9个可选吸嘴。。。。。

8. 气源部件(Air Supply Unit)

包括空气过滤器、气压调理按钮、气压表。。。。。

9. 输入和操作部件(Data Input and Operation Devices)

9.1YPU ( Programming Unit) 编程部件

Ready按钮：异常阻止的扫除和伺服系统爆发作用。。。。。

9.2键盘( Keyboard )各键的功效

（1）:用于获得现在选项的资助信息

（2）:PCB生产转型时使用

（3）:转换体例目的(元件信息、贴装信息等)

（4）:转换副视窗(形状、识别等信息)

（5）:用于跳至数据地点

（6）:辅助调解时使用

（7）:设定命据库

（8）:视觉显示实物轮廓

（9）:照位置

（10）:坐标跟踪

Tab:各视窗间转换

Insert ,Delete :改变副视窗各参数

↑↓→←：光标移动及文页UP/Down移动

Space Bar(空档键)：操作时代暂；；；；(再按扫除暂停)

注重：

（1） 掌握各部件的名称，，
，，，，，跟机械实物比照，，
，，，，，可指出哪个部件的名称及基本作用。。。。。

（2）讨教当爆发紧迫情形时，，
，，，，，应按哪个按钮，，
，，，，，忠言灯的状态以及操作显示器的显示情形

二、清静操作规程

清静地操作贴片机最基本的就是操作者应有最准确的判断，，
，，，，，应遵照以下的基本清静规则：

1. 机械操作者应接受准确要领下的操作培训。。。。。

2. 检查机械，，
，，，，，替换零件或修理及内部调解时应关电源(对机械的磨练都必需要在按下紧迫按钮或断电源情形下举行。。。。。

3. 确使“读坐标”和举行调解机械时YPU(编程部件)在你手中以随时；；；；卸！。。。

4. 确使“联锁”清静装备坚持有用以随时阻止机械，，
，，，，，机械上的清静检测等都不可以跳过、短接，，
，，，，，不然极易泛起人身或机械清静事故。。。。。

5. 生产时只允许一名操作员操作一台机械。。。。。

6. 操作时代，，
，，，，，确使身体各部分如手和头等在机械移动规模之外。。。。。

7. 机械必需有准确接地〈真正接地，，
，，，，，而不是接零线〉。。。。。

8. 不要在有燃气体或极脏的情形中使用机械。。。。。

注重：

（1） 未接受过培训者严禁上机操作。。。。。

（2）操作装备需以清静为第一，，
，，，，，机械操作者应严酷按操作规范操作机械，，
，，，，，不然可能造成机械损坏或危害人身清静。。。。。

（3）机械操作者应做到小心、仔细。。。。。
