再流焊接的实质就是“加热”，，，，，，，其工艺的焦点就是设计温度曲线与炉温设置
。。。。。。温度曲线，，，，，，，指工艺职员凭证所要焊接PCBA的代表性封装及焊膏制订的“温

度—时间”曲线，，，，，，，也指PCBA上测试点的“温度—时间”曲线
。。。。。。前者是设计的温度

曲线，，，，，，，后者是实测的温度曲线
。。。。。。

炉温设置，，，，，，，指凭证设计的温度曲线工艺要求设定再流焊接炉各温区温度的活动
。。。。。。

一、再流焊接工艺

二、再流焊接炉的结构

1.加热单位的结构

2.加热单位的结构

3、温度曲线的丈量与设置

3（1）炉温设置的传热学原理

一样平常再流焊接炉操作界面上所显示的温度是炉中内置热电偶测头处的温度，，，，，，， 它既不是PCB上的温度，，，，，，，也不是发热体外貌或电阻丝的温度，，，，，，，现实上是热风的温度
。。。。。。要做到会设置炉温，，，，，，，必需相识以下两条基本的传热学定律：

(1）在炉内给定的一点，，，，，，，若是PCB温度低于炉温，，，，，，，那么PCB将升温；；；
；；

若是PCB温度高于炉温，，，，，，，那么PCB温度将下降；；；
；；若是PCB温度与炉温相等，，，，，，，将无热量交流
。。。。。。

(2）炉温与PCB温度差越大，，，，，，，PCB温度改变得越快
。。。。。。

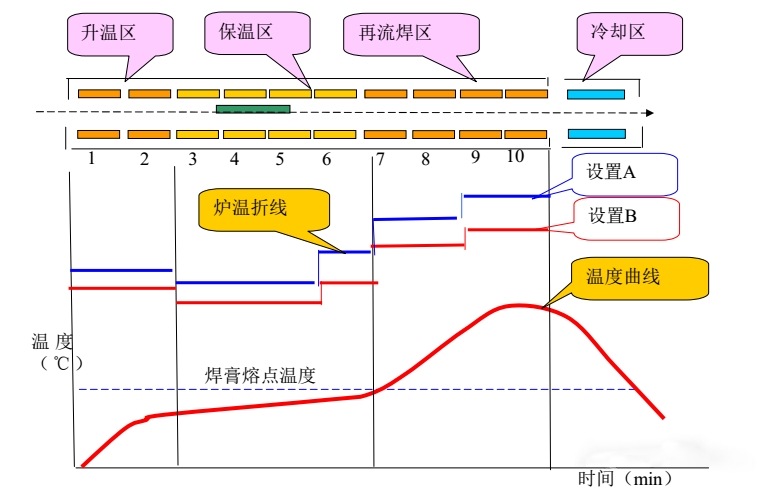

炉温的设置，，，，，，，一样平常先确定炉子链条的传送速率
。。。。。。厥后才最先举行温度的设定
。。。。。。链速慢、炉温可低点，，，，，，，由于较长的时间也可抵达热平衡，，，，，，，反之，，，，，，，可提高炉温
。。。。。。若是PCB上元件密、大元件多，，，，，，，要抵达热平衡，，，，，，，需要较多热量，，，，，，，这就要求提高 炉温；；；
；；相反，，，，，，，降低炉温
。。。。。。需要强调的是，，，，，，，一样平常情形下链速的调理幅度不是很

大，，，，，，，由于焊接的工艺时间、再流焊接炉的温区总长度是确定的，，，，，，，除非再流焊接炉的温区较量多、较量长，，，，，，，生产能力较量足
。。。。。。

3（2）炉温设置办法

炉温的设置是一个设定、测温顺调解的历程，，，，，，，其焦点就是温度曲线的测试
。。。。。。现在，，，，，，，测温使用的是专用测温仪，，，，，，，它尺寸很小，，，，，，，可随PCB一同进入炉内，，，，，，，测试

后将其与盘算机相连，，，，，，，就可显示测试的温度曲线
。。。。。。

设定一个新产品的炉温，，，，，，，一样平常需要举行1次以上的设定和调解
。。。。。。设置办法如下：

(1)将热电偶测头焊接或胶粘到测试板或现实的板上，，，，，，，注重测点位置的选
。。。。。；；；
；；

(2)调解炉内温度和带速，，，，，，，做第一次调解；；；
；；

(3)期待一定的时间，，，，，，，使炉内温度稳固；；；
；；

(4)将测试板与测温仪放到传送带上，，，，，，，举行温度测试；；；
；；

(5)剖析获得的曲线；；；
；；

(6)重复2）～5）的办法，，，，，，，直到知足为止
。。。。。。

3（3）测试点的选择

所选测试点应能够反应PCBA上最高温度、最低温度以及BGA的要害温度
。。。。。。对已定的PCBA，，，，，，，建议选择以下的点为测试点：

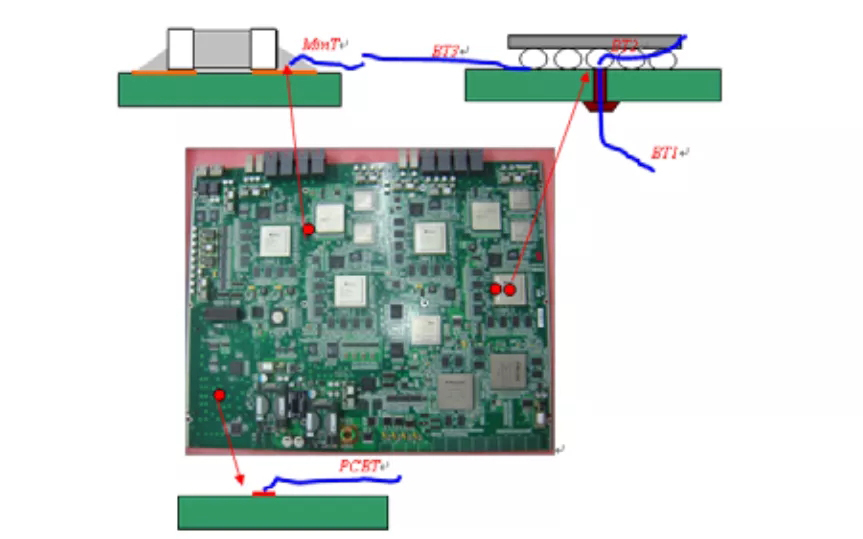

（1）BGA中心或靠中心的焊点（BT1）、BGA封装体的上外貌中心点（BT2）、BGA角部的焊点（BT3）
。。。。。。

（2）最大热容量的焊点（MzxT）
。。。。。。

（3）最小热容量的焊点，，，，，，，如0402焊点（MinT）
。。。。。。

（4）PCBA光板区域、距边25mm以上距离的点（PCBT）
。。。。。。

3（4）热电偶探头的牢靠

热电偶探头的牢靠，，，，，，，是准确丈量温度曲线的要害
。。。。。。

若是热电偶探头的牢靠在焊接历程中松动，，，，，，，脱离了要测试的焊点，，，，，，，或用于牢靠热电偶探头的焊锡\胶的热容量凌驾了焊点热容量的巨细，，，，，，，测试出来的温度曲线就没有意义
。。。。。。关于像BGA的焊接，，，，，，，甚至7℃的误差就会严重影响到最终的焊接质量
。。。。。。因此，，，，，，，科学地建设测温板很是主要
。。。。。。

热电偶探头牢靠的一样平常原则：

(1）必需牢靠，，，，，，，焊接时不可松动；；；
；；

(2）不管用高温焊锡照旧胶，，，，，，，不可影响焊点的热容量
。。。。。。

四、温度曲线要害参数

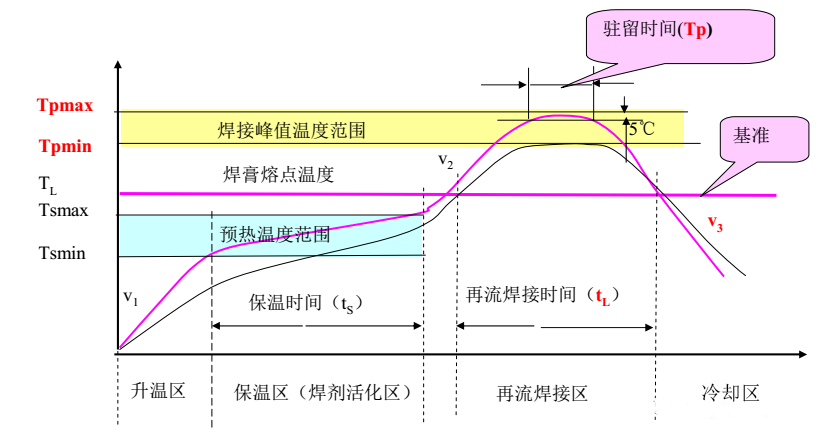

温度曲线，，，，，，，凭证功效一样平常可划分为四个区，，，，，，，即升温区、保温区、再流焊接区和冷却区，，，，，，，其中再流焊接区为焦点区
。。。。。。

温度曲线，，，，，，，一样平常用预热温度、保温时间、焊接峰值温度、焊接时间来形貌
。。。。。。

要害参数如下：

(1) 预热最先温度，，，，，，，用Tsmin体现；；；
；；

(2) 预热竣事温度，，，，，，，用Tsmax体现；；；
；；

(3) 焊接最低峰值温度，，，，，，，用Tpmin体现；；；
；；

(4) 焊接最岑岭值温度，，，，，，，用Tpmax体现；；；
；；

(5保温时间，，，，，，，用ts体现；；；
；；

(6) 焊接时间（焊膏熔点以上时间），，，，，，，用tL体现；；；
；；

(7) 焊接驻留时间，，，，，，，用Tp体现；；；
；；

(8) 升温速率，，，，，，，v1与v2；；；
；；

(9) 冷却速率，，，，，，，v3
。。。。。。

五、参数设置基本要求

1.预热

预热主要有三个作用：使焊剂中的溶剂挥发；；；
；；减小焊接时PCBA各部位的温度差；；；
；；使焊剂活化
。。。。。。

（1）预热最先温度（Tsmin），，，，，，，一样平常没有特别的要求，，，，，，，通常比预热竣事温度（Tsmax）低50℃左右；；；
；；

（2）预热竣事温度（Tsmax）为焊膏熔点以下20~30℃左右
。。。。。。通常，，，，，，，有铅工艺设置在150℃左右，，，，，，，无铅工艺设置在200℃左右
。。。。。。

（3）保温时间(ts)，，，，，，，一样平常在2 ~3min
。。。。。。只要PCBA在进入再流焊阶段前抵达基本的热平衡即可，，，，，，，在这样的条件下，，，，，，，越短越好
。。。。。。从履历看，，，，，，，保温时间只要不凌驾5 min ，，，，，，，一样平常不会泛起所谓的焊剂提前失效问题
。。。。。。

2.焊接峰值温度与焊膏熔点以上的时间

（1）焊接峰值温度

由于PCB上每种元件封装的结构与巨细差别，，，，，，，测试获得的温度曲线不是一根曲线，，，，，，，而是一组温度曲线，，，，，，，因此，，，，，，，焊接的峰值温度有一个最岑岭值温度和最低峰值温度
。。。。。。

温度曲线的设计原则是所有元器件的焊接峰值温度，，，，，，，既不可高于元件的最高的耐热温度也不可低于焊接的最低温度要求，，，，，，，即应该比焊膏熔点高15℃并小于260℃（无铅元器件），，，，，，，在此条件下我们希望焊接的温度越低越好
。。。。。。

还应清晰，，，，，，，较高的温度泛起在热容量较量小的元件上，，，，，，，较低的温度泛起在热容量较量大的元件上
。。。。。。

为什么焊接的最低温度应高于焊膏熔点15℃
？？？？缘故原由有两个：一是确保BGA类封装完成二次塌落，，，，，，，能够自校准位置，，，，，，，要实现这点，，，，，，，BGA焊点的温度必需比焊膏熔点高11~12℃；；；
；；二是确保所有BGA知足此要求，，，，，，，给±4℃内的一个公差
。。。。。。

（2）焊接时间

焊接时间主要取决于PCB的热特征和元器件的封装，，，，，，，只要能够使所有焊点抵达焊接合适温度以及BGA焊锡球与熔融焊膏混淆匀称并抵达热平衡即可
。。。。。。

焊接的时间，，，，，，，对一个通俗焊点而言3~5s足够，，，，，，，对一块PCBA而言，，，，，，，需要思量所有的焊点都知足这一要求，，，，，，，同时，，，，，，，还必需思量镌汰PCBA差别部位的温度差或者说镌汰PCB和元件热变形问题，，，，，，，因此，，，，，，，PCBA的焊接与单点的焊接有实质的差别，，，，，，，可以说它们不属于一个系统
。。。。。。

（3）差别温度、时间下的BGA焊点的微观结构

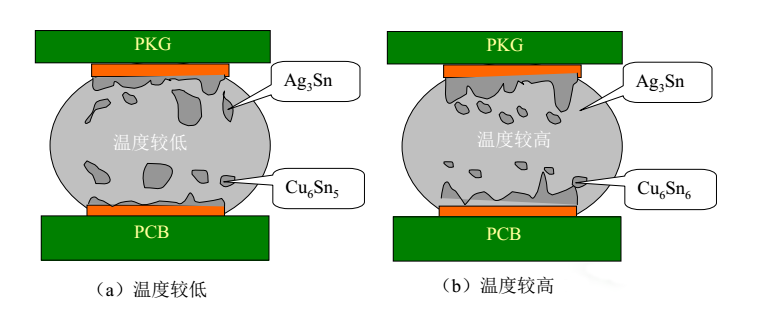

下页图是一个差别温度、时间下形成的BGA焊点微观结构示意图，，，，，，，从中可以相识到，，，，，，，随着温度的升高，，，，，，，焊球中Ag3Sn、Cu6Sn5相会变得细化，，，，，，，但金属间化合物（IMC）会变得更厚
。。。。。。

若是温度过高，，，，，，，也会使BGA焊球塌落太过，，，，，，，影响可靠性
。。。。。。特殊是那些带有金属散热壳的BGA
。。。。。。

3.升温速率

升温速率（V1），，，，，，，主要影响焊膏焊剂的挥发速率
。。。。。。过高，，，，，，，容易引起焊锡（膏）飞溅，，，，，，，从而形成锡球
。。。。。。因此，，，，，，，一样平常要求控制在1 ~2℃/s
。。。。。。

升温速率（V2），，，，，，，是一个要害参数，，，，，，，对一些特定焊接缺陷有直接的影响
。。。。。。过高，，，，，，， 容易引发锡珠、立碑、偏斜和芯吸
。。。。。。一样平常要求尽可能的低，，，，，，，最好不要凌驾2℃/s.
。。。。。。

4.冷却速率

IPC/JEDEC-020C推荐的湿敏品级分类条件给出的冷却斜率为3℃~6℃/s
。。。。。。但这样的划定现实上保存很大的危害，，，，，，，特殊是焊接BGA器件时，，，，，，，若是冷却斜率抵达－ 4.5℃/s以上时，，，，，，，很可能造成焊点缩短断裂！事实上，，，，，，，依赖风冷的许多炉子也基础做不到，，，，，，，这点务请读者注重，，，，，，，万万别追求理论上的质量！

一样平常而言，，，，，，，较厚的塑封BGA需要慢速冷却，，，，，，，甚至需要热风慢冷，，，，，，，由于它是一个典范的双层结构且容易吸潮
。。。。。。现实案例批注，，，，，，，若是冷却速率小于即是2℃/s，，，，，，，一样平常不会爆发因BGA翘角而形成缩短断裂，，，，，，，但若是凌驾2.4℃/s，，，，，，，就容易爆发缩短断裂了
。。。。。。
