随着元件封装的飞速生长
，，，
，
，越来越多的PBGA、CBGA、CCGA、QFN、0201、01005
，，，
，
，03015阻容元件等获得普遍运用
，，，
，
，外貌贴装手艺亦随之快速生长
，，，
，
，在其生产历程中
，，，
，
，焊膏印刷关于整个生产历程的影响和作用越来越受到工程师们的重视。。。在行业中企业也都普遍认同要获得的好的焊接
，，，
，
，质量上恒久可靠的产品
，，，
，
，首先要重视的就是焊膏的印刷。。。生产中不但要掌握和运用焊膏印刷手艺
，，，
，
，并且要求能剖析其中爆发问题的缘故原由
，，，
，
，并将刷新步伐运用回生产实践中。。。

为了规范SMT车间锡膏印刷工艺
，，，
，
，包管锡膏印刷品质
，，，
，
，制订了以下工艺指引
，，，
，
，适用于港SMT车间锡膏印刷。。。工程部认真该指引的制订和修改；；；；认真设定印刷参数和改善不良工艺
，，，
，
，制造部、品质部执行该指引
，，，
，
，确保印刷品质优异。。。

一、SMT锡膏印刷工艺使用的工具和辅料：
1
，，，
，
，印刷机
2
，，，
，
，PCB板
3
，，，
，
，钢网
4
，，，
，
，锡膏
5
，，，
，
，锡膏搅拌刀

二、SMT锡膏印刷办法
1、印刷前检查
（1）检查待印刷的PCB板的准确性；；；；
（2）检查待印刷的PCB板外貌是否完整无缺陷、无污垢；；；；
（3）检查钢网是否与PCB一致
，，，
，
，其张力是否切合印刷要求；；；；
（4）检查钢网是否有堵孔,若有堵孔征象需用无尘纸沾酒精擦拭钢网,并用风枪吹干,使用气枪需与钢网坚持3—5CM的距离；；；；
（5）检查使用的锡膏是否准确
，，，
，
，是否按《锡膏的贮存和使用》使用
，，，
，
，备注：注重回温时间、搅拌时间、无铅和有铅的区分等。。。

2、SMT锡膏印刷
（1）把准确的钢网牢靠到印刷机上并调试OK；；；；
（2）将清洁优异的刮刀装配到印刷机上；；；；
（3）用锡膏搅拌刀把锡膏添加到钢网上
，，，
，
，首次加锡膏高度在1CM左右
，，，
，
，宽度1.5-2CM
，，，
，
，长度视PCB长而定
，，，
，
，双方比印刷面积长3CM左右即可
，，，
，
，不宜过长或过短；；；；以后每两个小时添加一次锡膏
，，，
，
，锡量约100G；；；；
（4）放入PCB板印刷
，，，
，
，印刷的前5PCS板要谴责检
，，，
，
，印刷品质OK后
，，，
，
，通知IPQC首检
，，，
，
，确认印刷品质无异常后
，，，
，
，通知产线作业员最先生产；；；；
（5）正常印刷历程中
，，，
，
，作业员需每半小时检查一次印刷效果
，，，
，
，审查是否有少锡、连锡、拉尖、移位、漏印等不良征象
，，，
，
，对引脚过密元件如“BGA、QFP、SOP、排插”等重点检查印刷效果；；；；
（6）每印刷5PCS
，，，
，
，需洗濯一次钢网
，，，
，
，若是PCB板上有引脚过密的元件“BGA、QFP、SOP、排插”
，，，
，
，要加大清洁频率每3PCS洗濯一次；；；；
（7）生产历程中
，，，
，
，若是发明一连3PCS印刷不良
，，，
，
，要通知手艺员调试；；；；洗濯印刷不良的PCB板。。。清洁印刷不良PCB时
，，，
，
，切勿用硬物直接刮PCB表层
，，，
，
，以防划伤PCB表层线路
，，，
，
，有金手指的PCB
，，，
，
，应避开金手指
，，，
，
，用无尘纸加少许酒精重复擦拭后
，，，
，
，用风枪吹干
，，，
，
，在放大镜下检查
，，，
，
，无残留锡膏为OK；；；；
（8）正常印刷历程中
，，，
，
，要按期检查锡膏是否外溢
，，，
，
，对外溢锡膏举行收拢；；；；
（9）生产竣事后
，，，
，
，要接纳锡膏、刮刀、钢网等辅料和工具
，，，
，
，并对工装夹具举行洗濯
，，，
，
，详细按《锡膏的贮存和使用》和《钢网洗濯作业指引》作业；；；；

3、锡膏印刷工艺要求

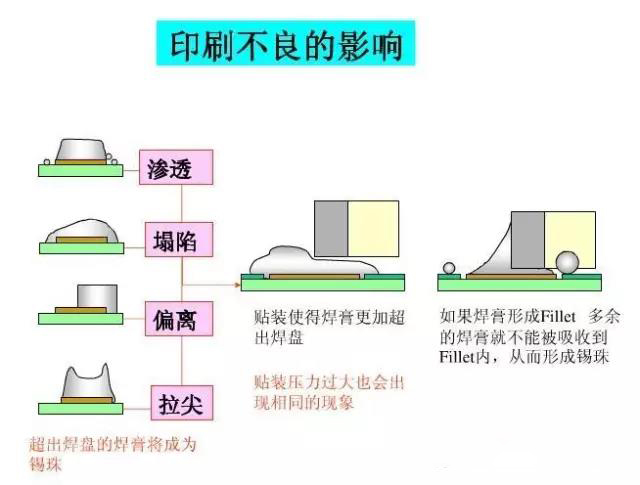

（1）印刷主要不良有：少锡、连锡、拉尖、移位、漏印、多锡、塌陷、PCB板脏等
，，，
，
，
（2）锡膏印刷厚度为钢网厚度-0.02mm～+0.04mm；；；；
（3）包管炉后焊接效果无缺陷；；；；

怎样作好焊膏的印刷

1、 焊膏的因素

焊膏比纯粹的锡铅合金重大得多
，，，
，
，主要因素如下：焊料合金颗粒、助焊剂、流变性调理剂、粘度控制剂、溶剂等。。。确实掌握相关因素
，，，
，
，选择差别类型的焊膏；；；；同时还要选择产品制程工艺完善、质量稳固的大厂。。。通常选择焊膏时要注重以下因素：

2、焊膏的黏度(Viscosity)

焊膏的黏度是影响印刷性能的最主要因素
，，，
，
，黏度太大
，，，
，
，焊膏不易穿过模板的开孔
，，，
，
，印出的线条残破不全
，，，
，
，黏度太低
，，，
，
，容易流淌和塌边
，，，
，
，影响印刷的区分力和线条的平整性。。。

焊膏黏度可以用准确黏度仪举行丈量
，，，
，
，现实事情中企业若是采购的是入口焊膏
，，，
，
，平时生产时可以接纳简朴的要领为黏度作定性判断：用刮刀挑起焊膏
，，，
，
，看是否是逐步逐段落下
，，，
，
，抵达黏度适中。。。同时
，，，
，
，我们也以为要使焊膏每次使用都有很好的黏度特征
，，，
，
，需要做到以下几点：

（1）从0℃回复到室温的历程
，，，
，
，密封和时间一定要包管;

（2）搅拌最好使用专用的搅拌器；；；；

（3）生

SMT锡膏印刷标准及常见不良

SMT锡膏印刷标准及常见不良有：少锡、连锡、拉尖、移位、漏印、多锡、塌陷、PCB板脏等
，，，
，
，锡膏印刷厚度为钢网厚度的-0.02mm～+0.04mm；；；；

SMT锡膏印刷标准

1、CHIP元件印刷标准
（1）锡膏无偏移；；；；
（2）锡膏量
，，，
，
，厚度切合要求；；；；
（3）锡膏成型佳.无崩塌断裂；；；；
（4）锡膏笼罩焊盘90%以上。。。

2、CHIP元件印刷允许
（1）钢网的开孔有缩孔,但锡膏仍有85%笼罩焊盘；；；；
（2）锡膏量匀称；；；；
（3）锡膏厚度在要求规格内
（4）印刷偏移量少于15%

3、CHIP元件印刷拒收
（1）锡膏量缺乏.
（2）两点锡膏量不均.
（3）锡膏印刷偏移凌驾15%焊盘

4、SOT 元件锡膏印刷标准
（1）锡膏无偏移；；；；
（2）锡膏完全笼罩焊盘；；；；
（3）三点锡膏匀称；；；；
（4）锡膏厚度知足测试要求。。。

5、SOT 元件锡膏印刷允许
（1）锡膏量匀称且成形佳；；；；
（2）有85%以上锡膏笼罩焊盘；；；；
（3）印刷偏移量少于15%；；；；
（4）锡膏厚度切合规格要求

6、SOT 元件锡膏印刷拒收
（1）锡膏85%以上未笼罩焊盘；；；；
（2）有严重缺锡

7、二极管、电容锡膏印刷标准
（1）锡膏印刷成形佳；；；；
（2）锡膏印刷无偏移；；；；
（3）锡膏厚度测试切合要求；；；；

8、二极管、电容锡膏印刷允许
（1）锡膏量足；；；；
（2）锡膏笼罩焊盘有85%以上；；；；
（3）锡膏成形佳；；；；
（4）印刷偏移量少于15%。。。

9、二极管、电容锡膏印刷拒收
（1）焊盘15%以上锡膏未完全笼罩；；；；
（2）锡膏偏移凌驾15%焊盘

10 、焊盘间距=1.25-
（1）0.7MM 锡膏印刷标准 1.各锡膏100%笼罩各焊盘；；；；
（2）锡膏量匀称
，，，
，
，厚度在测试规模内；；；；
（3）锡膏成型佳
，，，
，
，无缺锡、崩塌；；；；
（4）无偏移征象。。。

11 、焊盘间距=1.25-0.7MM 锡膏印刷允许
（1）锡膏成形佳
，，，
，
，元件焊脚锡饱满
，，，
，
，无崩塌、无桥接；；；；
（2）有偏移
，，，
，
，但未凌驾15%焊盘；；；；
（3）锡膏厚度测试合乎要求；；；；
（4）炉后焊接无缺陷。。。

12、焊盘间距=1.25-0.7MM 锡膏印刷拒收
（1）锡膏凌驾15%未笼罩焊盘；；；；
（2）偏移凌驾15%；；；；
（3）锡膏险些笼罩两条焊盘
，，，
，
，炉后易造成短路；；；；
（4）锡膏印刷形成桥连。。。

13、焊盘间距=0.65MM 锡膏印刷标准
（1）各焊盘锡膏印刷均100%笼罩焊盘上；；；；
（2）锡膏成形佳,无崩塌、无偏移、无桥接征象；；；；
（3）锡膏厚度切合要求。。。

14、焊盘间距=0.65MM 锡膏印刷允收
（1）锡膏成形佳
，，，
，
，无桥接、无崩塌征象；；；；
（2）锡膏厚度测试在规格内；；；；
（3）各点锡膏偏移量小于10%焊盘。。。
（4）炉后焊接无缺陷。。。

15、焊盘间距=0.65MM 锡膏印刷拒收
（1）锡膏凌驾10%未笼罩焊盘；；；；
（2）偏移凌驾10%；；；；
（3）锡膏险些笼罩两条焊盘
，，，
，
，炉后易造成短路；；；；

16、焊盘间距≤0.5MM 锡膏印刷标准
（1）各焊盘锡膏印刷均100%笼罩焊盘上；；；；
（2）锡膏成形佳,无崩塌征象；；；；
（3）锡膏厚度切合要求

17、焊盘间距≤0.5MM 锡膏印刷允收
（1）锡膏成形虽略微不佳
，，，
，
，但锡膏厚度测试在规格内；；；；
（2）各点锡膏无偏移、无桥接、无崩塌；；；；
（3）炉后无少锡 假焊征象。。。

18、焊盘间距≤0.5MM 锡膏印刷拒收
（1）锡膏成型不良,且断裂；；；；
（2）锡膏塌陷、桥接；；；；
（3）锡膏笼罩显着缺乏。。。
